充填機
高性能な液体充填機

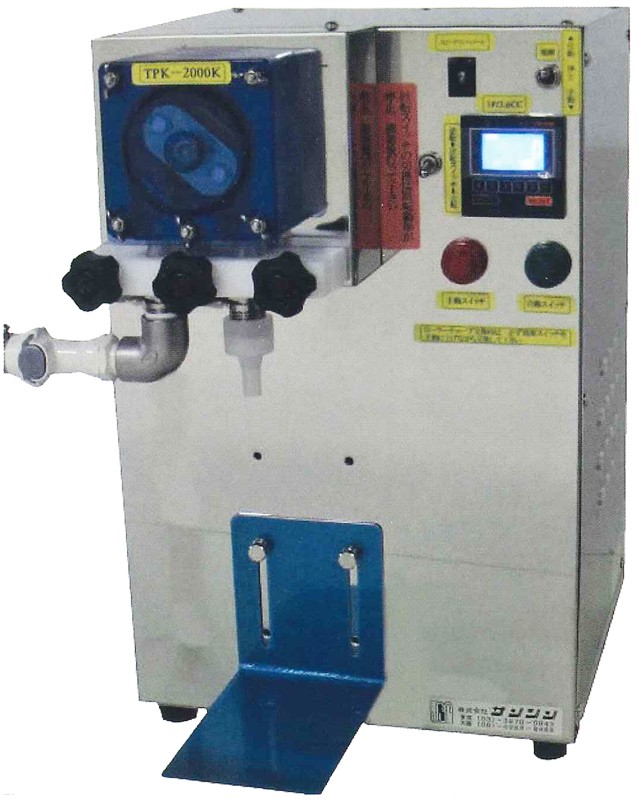

TPK-2000型
ドレッシングやジュース等の充填におすすめ！
- 流動性のある液体なら少量～量産まで
- 粘体液や顆粒液を簡単・正確に自吸充填
- 量はカウンターで簡単設定

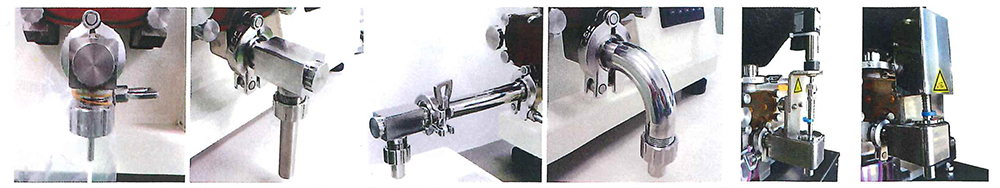

- 容器・液体に合わせて吐出口もワンタッチ交換
仕様
| スペック | 少量から500cc位の充填に最適(自吸揚程1m) |
|---|---|
| 電源 | 90W/100V |
| 精度 | ±1% |
| 寸法 | 巾340×奥420×高480mm |
| 重量 | 17Kg |
☆もっと精度が必要な場合は、4ローター仕様もございます
製品の特徴
- 吐出量は1～9999迄の数字を設定するだけ
- 液体に対応して吐出スピードも自由に調整可！泡立ちしやすい液体も特殊ノズルとスピードコントロールで泡無し充填！
- チューブを揃えれば、一台で何液にも対応！チューブとノズル交換だけで 液体変更が簡単！
- 送液ホースは二重チューブ(内面フッ素)で洗浄が簡単！
- 終了時は熱湯で流すだけ！チューブポンプだから洗浄ラクラク！
- 終了時に逆転運転でホース内の液体を元タンクに戻せるので、無駄無く使用が可能！
こんな時のオプション品
＼ 容器を並べて充填したい ／

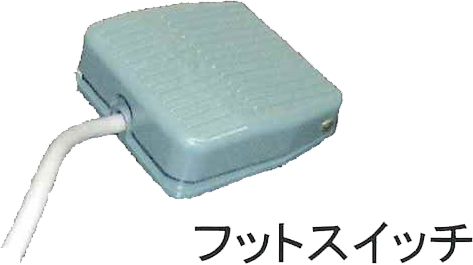

＼ 両手を使いたいからスイッチは足で操作したい ／

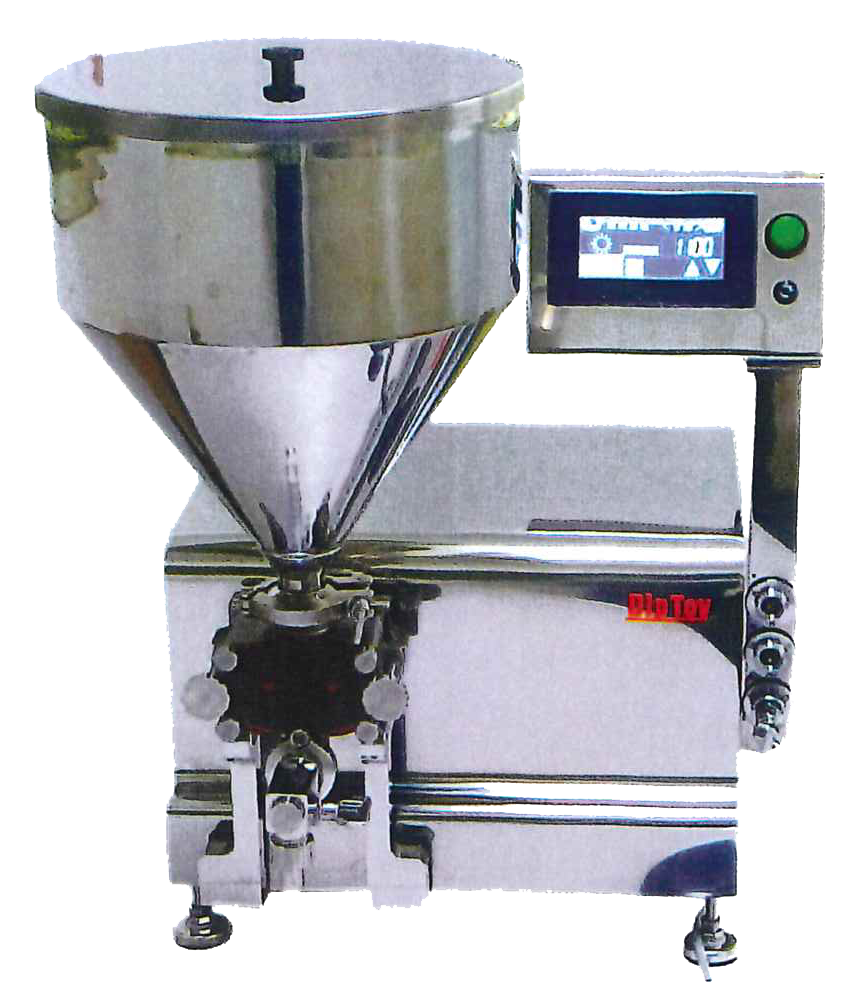

ロータリー式卓上充填機
YDR-II
手軽さと充填精度
製品の特徴
- 大画面のタッチパネルを採用
- 高性能サーボモータ採用
- 充填量・スピード・タクト時間を10種類プログラム登録可能
- 見えるポンプケース
- フットスイッチ・パネルスイッチ・外部スイッチ(OP)対応
- ポンプケース・ホッパー本体から完全独立可能。(そのまま冷蔵保存もできます。)
- 工具不要で簡単お手入れ

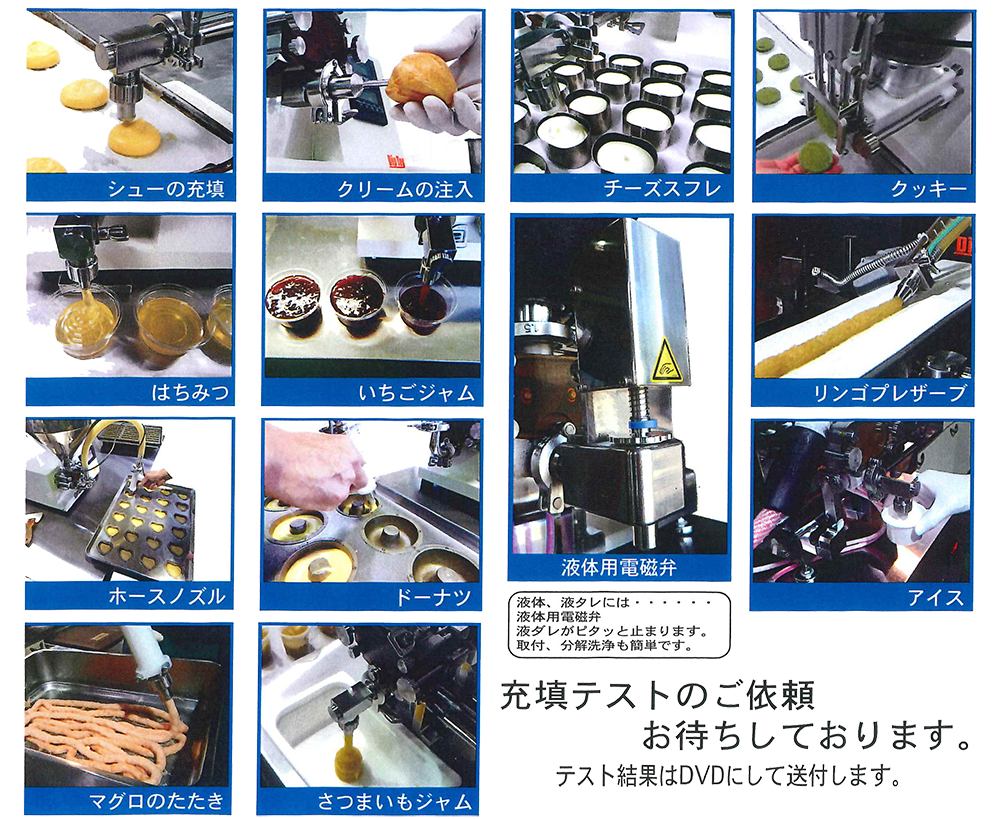

使用例
- ジャム等の瓶詰め
- カップケーキ
- マドレーヌなどカップ充填
- シュークリーム
- パフケーキなどのクリーム注入※注入ノズル (OP)
- 液体充填 ※電磁弁 (OP)
機能
- ポンプユニットは、工具無しで分解・組み立てができます。全てのパーツは、高耐熱性で煮沸殺菌及び洗浄機に対応します。
- 操作は、見易いタッチパネル液晶で操作が簡単です。

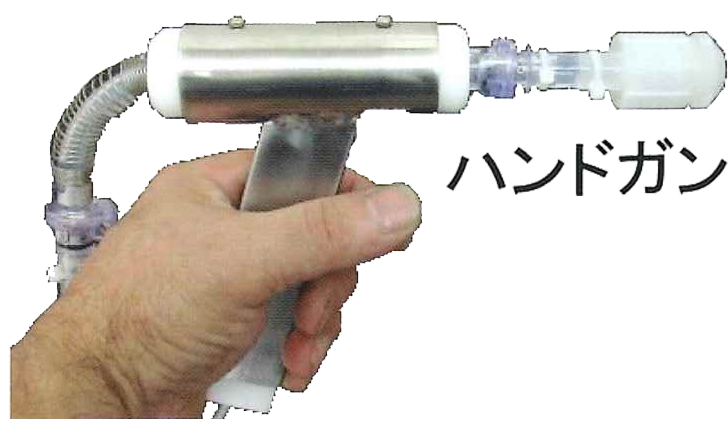

- ホースノズルは、先端がガンタイプになっており、手元のスイッチで充填開始ができます。天板やカップへ充填またはコンベアから流れてくる食材へ充填などのライン作業でも大活躍します。
選択メニュー
便利な3つの機能
■単動…1ショット1回充壊する
■連動…間欠充填
■連続…連続充填
プログラム登録
プログラム機能搭載！
充填速度、充填量など10品種登録が可能！
読出・登録の操作は簡単！
ロータリー式卓上充填機(防水仕様)
YDR-Ⅲ
YDRシリーズが防水仕様になって誕生
製品の特徴
- 使い易さはYDR-Ⅱと同じ
- フルステンレスでいつまでも清潔を保てます
- 本体内部への侵入を防止
- タッチパネルは見やすい位置に取付
- 半永久的にプログラム登録を保持
☆最大回転速度が従来よりも5倍になりました！
機能
- 本体の防水性を大幅に高め、充填物が本体内部への侵入を防止します。
- モータは標準200w、高粘度の充填物には400w(OP)にできます。
- 本体ボディーはフルステンレス仕様で腐食などがなく、 濡れた布巾で掃除できる為いつまでも清潔を保てます。
※すべての状態において防水性能を保証するものではありません
使用例

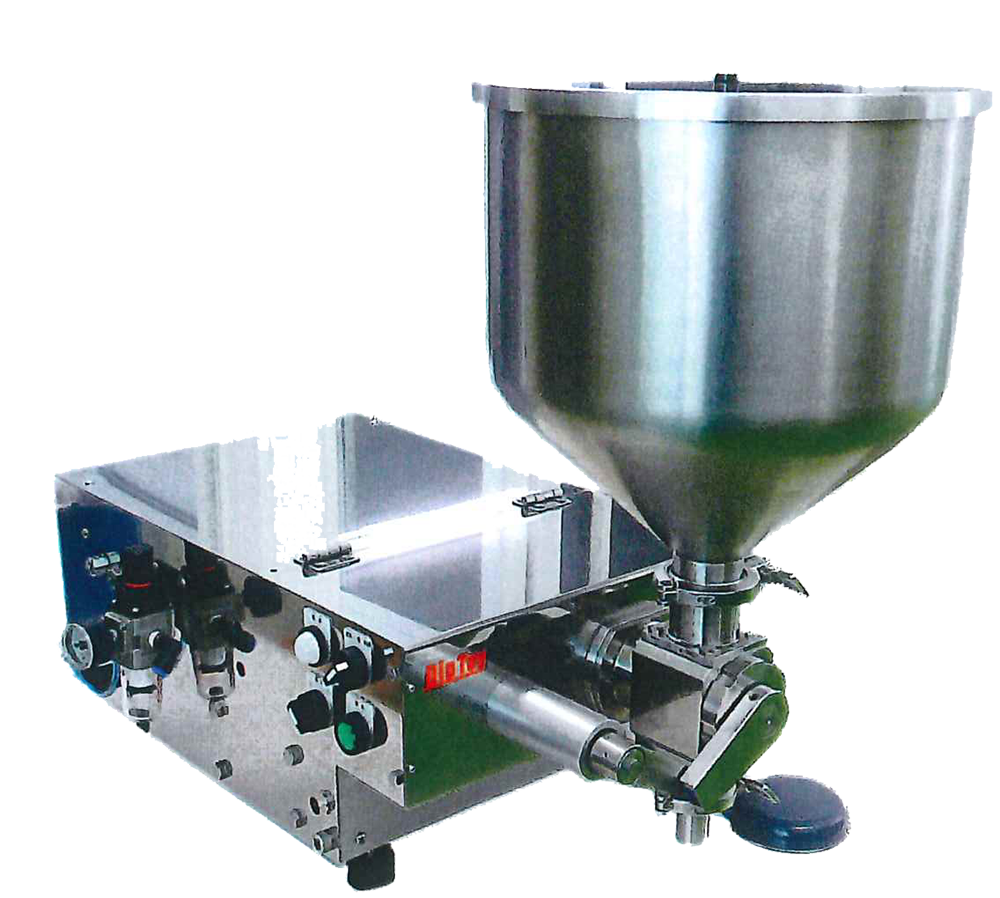

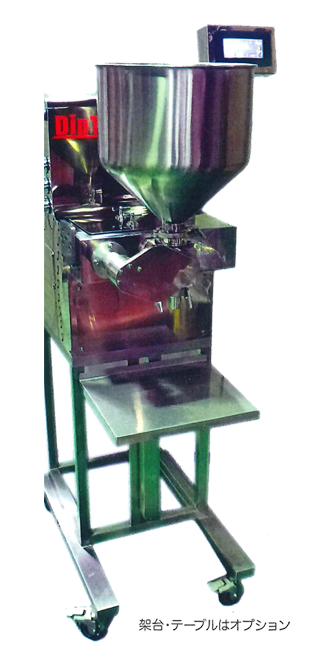

エアーピストン式充填機
YDAP-Ⅰ
生地にやさしく 固型分が混在しててもOK
製品の特徴
- 10cc～420ccまでの充填
- エアーシリンダを採用
- 単動・連続・寸動の3モード
- フットスイッチ・パネルスイッチで簡単操作
- 充填量調整はハンドル回すだけの簡単操作
機能
- モータ駆動に引けを取らない、強力なエアーシリンダを採用して 固形分が混在してても、安定した充填が可能です。
- 部品点数が少なく、ピストン式の中でも軽量コンパクトになっています。
- エアー圧力で加減を調整できるため、生地を傷めず・作業も安全に行えます。
オプション1
ワイヤーカット装置
ノズルの先端に残る、切れの悪い生地をピアノ線で切り落とします。 充填量のバラつきを減らし、タレを防止できます。
オプション2
撹拌装置
ホッパー内を攪拌し、充填量を安定させます。
オプション3
ピストン弁(液体用、高粘度用)
液体、もしくはタレ易い充填物に有効です。充填に連動したピストン弁が、タレを防止します。
オプション4
昇降テーブル
ノズル→容器の距離と充填タイミングが同じになる為、充填後の生地形状が毎回揃います。また、生地に手が触れにくくなるため、衛生的にも安心できます。
使用例
- アイスクリーム
- シャーベット
- シューパフ
- ブッセ
- 餡充填
- 羊羹
- ジャム
- 味噌
- カレールウ
- ソース
- チャンジャー
- 塩辛
- すり身
- 生/カスタードクリーム
- ハチミツ/黒蜜
エアーピストン式充填機
YDAP-Ⅰ
充填能力(ピストン径)
Φ30(OP)…0cc～113cc
Φ58(標準)…0cc～420cc
製造ライン組込時におすすめ！
充填量を変えても、時間あたりの
個数は同じです！
エアーピストンの場合、充填量が変わるとストロークも変わるため1時間あたりの充填個数が変わります。この電動ピストンは、充填量を変えても、自動で演算し1時間あたりの充填個数は変わりません。 製造ライン組込時の調整が大変に楽になります。
充填量は重量入力ができます
ピストン径と比重を入力する事で、重量(g単位)での設定ができます。ピストンのストロークは自動計算します。填量の設定は0.1g単位で設定できます。
エアー不要で電源のみ
動作はすべて、モータで動作します。ピストンはサーボモータで制御弁はACモータで強力に動作します。
※オプションユニットにはエアーが必要です。
設定だけで液だれ防止ができます
エアーピストンではできない充填後の吸い戻し。電動ピストンの細かいサーボ制御で、充填後のノズル口に残った生地を再び吸い戻す事で、液だれを防止し安定した充填が可能になります。
オプションユニット
ワイヤーカット装置 テーブルなどを動作させるためにセットします。
将来的に新たなユニットを追加する場合にも便利です。エアー供給が必要です。

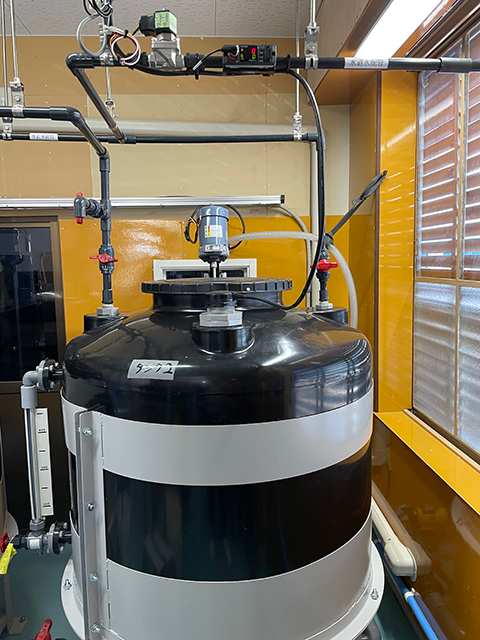

電磁流量計式充填機
- 電磁流量計を使用して液体・粘体等の充填も簡体に充填できます。
- 充填量も任意に設定できます。(5cc～200Lドラム缶)
- 製造工程の各種液体に対応できます。
- 数種類の液体も個々の設定で混合してラインに送れます。
比例制御式流量計
薬品自動希釈装置

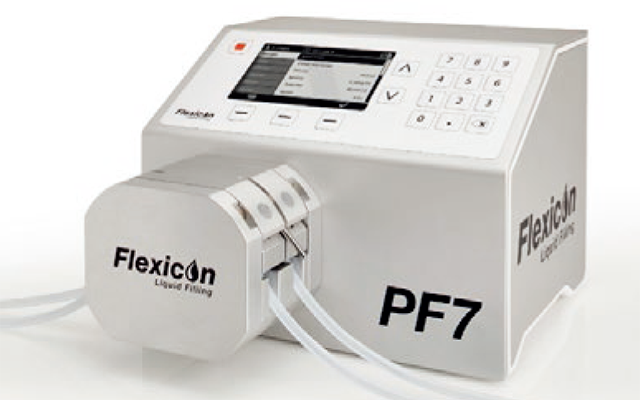

卓上チューブポンプ充填機
- ±0.5%を上回る充填精度による優れた再現性
- 0.2mlというごく少量からの正確な充填
- 最大200種類の充填プログラムと、50人分の充填条件の登録が可能となりました
- Accusil高精度チューブに最適化された、低脈動チューブポンプヘッド
- クリーンルーム環境で使用するための、分かりやすいシンプルなインタフェース設計
- はかりやプリンタとUSB接続することにより、正確な校正と、GMPおよび各種規制に対応したバッチレポートの作成が可能
技術データ
| PF7 | |
|---|---|
| 筐体 | |
| 保護等級 | IP32/NEMA 2 |
| 使用可能な洗浄物質 | VHP、6%過酸化水素水溶液。ホルムアルデヒド含有洗浄剤。70%アルコール |
| 制御 | |
| パラメータの選択 | 手動による設定または誘導による設定 |
| 文字入力 | キーパッドによる英数字 |
| 遠隔制御 | フットスイッチ、FlexFeed 15、20、30 |
| デジタル通信 | |
| プリンタ | USB 2.0 |
| はかり | USB 2.0 |
| ユーザー処理 | |
| ユーザータイプ | 管理者およびオペレーター |
| セキュリティ | PINコードで保護されたユーザーのログイン |
| 制限 | すべてのパラメータはオペレーターに対して制限可能 |
性能
寸法
技術仕様
| PF7 | |
|---|---|
| 保護等級 | IP32/NEMA 2 |
| エンクロージャ | ふき取り洗浄用 |
| 適合性 | 乾燥したバイオテクノロジーおよび医薬品製造環境に適する |
| 湿度 | （非結露）31°Cでの80%から、40°Cでの50%まで直線的に減少 |
| 温度 | 5°C～40°C |
| ポンプ重量 | 12.5kg |
| 速度制御比 | 3700:01:00 |
| ノイズ | 1mで70dB（A）未満 |
| 規格 | CE、cETLus |
| 消費電力 | 140VA |
| 電源電圧 | ノイズ除去済み 100～120V/200～240V 50/60Hz 1pH |
| 全負荷電流 | 230Vで＜0.6A、115Vで＜1.25A |
| ヒューズ定格 | セラミック、5x20mm、2.5A、AC250V、遅延型 |
構成材質
| ポンプ | |
|---|---|
| コンポーネント | 材質 |
| キーパッド | ポリエステル |
| HMI画面 | ポリカーボネート |
| ケース | 陽極酸化処理済みアルミニウム、EN AW-6060 T66 |
| 内側サイドパネル | ABS（アクリロニトリルブタジエンスチレン） |
| 外側サイドパネル | 陽極酸化処理済みアルミニウム |
| 脚 | シリコーンゴム |
| ロータシャフト | ステンレス鋼ANSI 304 |
| ポンプヘッド | |
| コンポーネント | 材質 |
| ポンプヘッドケース | 陽極酸化処理済みアルミニウムEN AW-5754 |
| ローラ | ステンレス鋼ANSI 304 |
| チューブブリッジ | 陽極酸化処理済みアルミニウムEN AW-5754 |
| 安全スイッチ | 近接スイッチとネオジム磁石 |
注文情報
| ポンプ製品コード | |
|---|---|
| 説明 | 部品コード |
| PF7チューブポンプ充填システム | 91-060-00X* |
| PF7フットスイッチ | 88-010-040 |
| 充填台 | 81-100-200 |
| PF7 IOQプロトコル | 74-156-430 |
| PF7 IOQの実施 | 74-156-431 |
| FlexFeed 15 | 92-160-000 |
| FlexFeed 20 | 92-170-000 |
| FlexFeed 30 | 最寄の代理店までお問い合わせください。 |
*Xには下表掲載のいずれかのプラグオプションが入ります。
U：英国配電線プラグ
E：EU配電線プラグ
A：アメリカ配電線プラグ
K：オーストラリア配電線プラグ
R：アルゼンチン配電線プラグ
C：スイス配電線プラグ
D：インド/南アフリカ配電線プラグ
B：ブラジル配電線プラグ
| Accusilプラチナ硬化チューブの注文コード | |||
|---|---|---|---|
| 内径（mm） | 肉厚（mm） | 長さ（m） | 部品コード |
| 0.5 | 1.6 | 10 | 84-103-005 |
| 150 | 84-104-005 | ||
| 0.8 | 1.6 | 10 | 84-103-008 |
| 150 | 84-104-008 | ||
| 1.2 | 1.6 | 10 | 84-103-012 |
| 150 | 84-104-012 | ||
| 1.6 | 1.6 | 10 | 84-103-016 |
| 150 | 84-104-016 | ||
| 3.2 | 1.8 | 10 | 84-103-032 |
| 150 | 84-104-032 | ||
| 4.8 | 2.0 | 10 | 84-103-048 |
| 125 | 84-104-048 | ||
| 6.0 | 2.1 | 10 | 84-103-060 |
| 90 | 84-104-060 | ||
| 8.0 | 2.2 | 10 | 84-103-080 |
| 65 | 84-104-080 | ||
